Mikä on maadoituskytkin?

Maadoituskytkin on manuaalinen tai sähköinen mekaaninen kytkin, joka on asennettu korkeajännitteisten{0}}sähkölaitteiden (kuten katkaisijoiden, virtakiskojen ja siirtolinjojen) molemmille puolille. Sen ydintehtävä ei ole katkaista tai kytkeä kuormavirtaa, vaan pikemminkin kytkeä laitteet luotettavasti maahan sähkökatkojen aikana huoltoa varten.

Se on olemassa henkilökohtaisen turvallisuuden takaamiseksi ja sillä on kolme päätehtävää:

1. Pura jäljellä oleva varaus ja vältä sähköisku

Sähkökatkon jälkeen korkeajännitteiset laitteet ja johdot varastoivat suuren määrän staattista jäännösvarausta, jotka toimivat jättimäisenä kondensaattorina. Kun maadoituskytkin on kiinni, se ohjaa latauksen nopeasti maahan ja suojaa huoltohenkilöstöä sähköiskulta.

2. Estä vahingossa tapahtuva tehonvirtaus ja varmista turvallisuus (tärkein toiminto)

Tämä on kriittisin toiminto. Jos joku syöttää erehdyksessä virtaa huollettavana olevaan linjaan, seuraukset voivat olla tuhoisat. Maadoituskytkimen sulkeminen oikosuluttaa johdon tehokkaasti maahan. Jos näin tapahtuu, suuri oikosulkuvirta laukaisee välittömästi ylävirran katkaisijan, joka katkaisee virran ja suojelee henkilökuntaa.

3. Pura induktiiviset virrat, eliminoi piilotetut vaarat

Rinnakkain asennetuissa monipiirisissä linjoissa, vaikka yhdessä piirissä olisi sähkökatkos, viereiset jännitteiset johdot voivat tuottaa vaarallisia indusoituneita jännitteitä ja virtoja katkospiiriin sähkömagneettisen induktion kautta. Maadoituskytkin ohjaa nämä indusoidut virrat turvallisesti maahan.

Toimintaperiaate ja rakenne

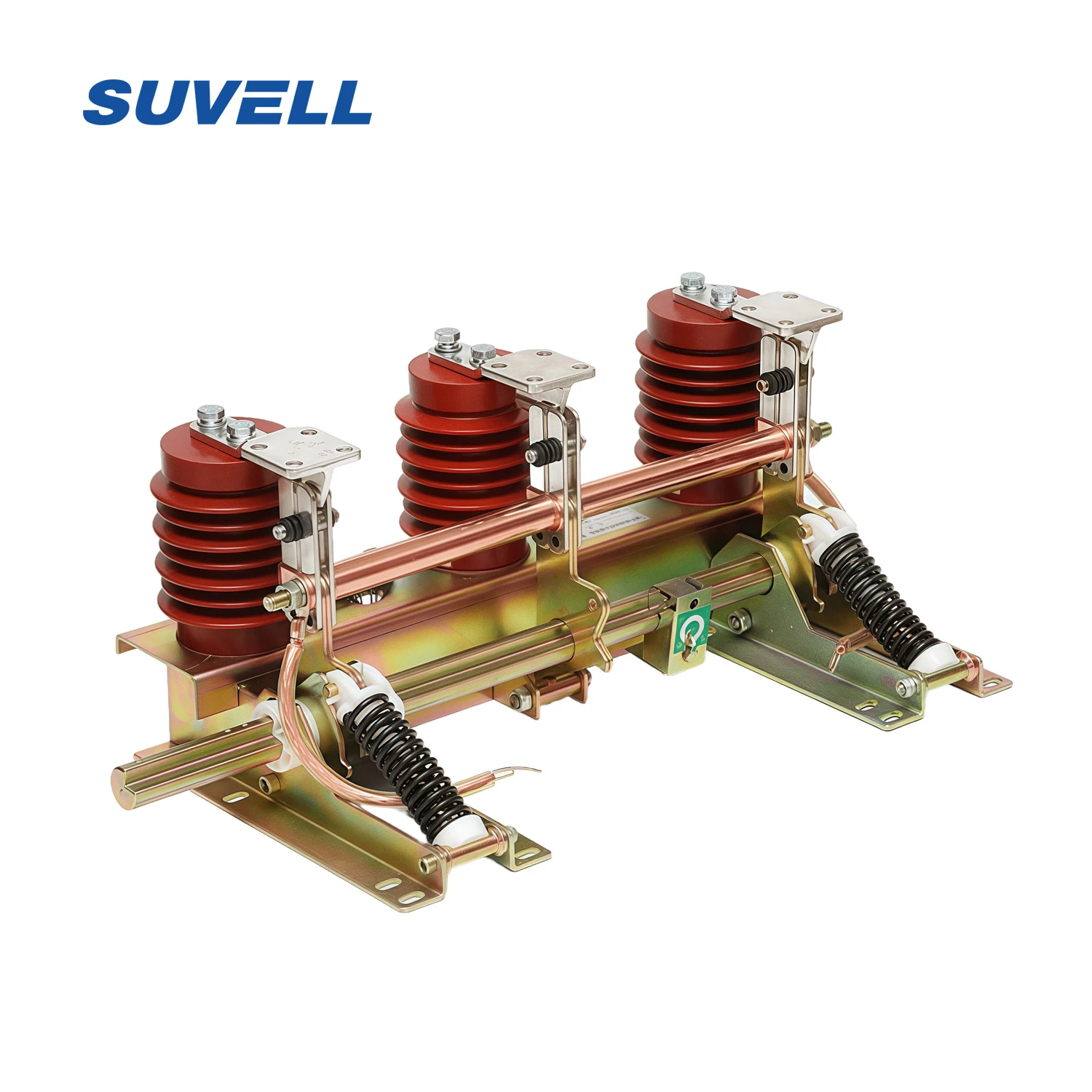

Maadoituskytkimen rakenne on suhteellisen yksinkertainen, mutta vankka:

Johtavat osat:Sisällytä liikkuva kosketin (tyypillisesti terä) ja kiinteät koskettimet (liittimet).

Eristävät osat:Käytä posliini- tai komposiittieristeitä tukemaan johtavia osia ja eristämään maata.

Toimintamekanismi:Yleensä manuaalinen (ohjaustangon tai kahvan kautta), moottoroidut versiot kriittisille tai kauko-ohjatuille{0}}kytkimille.

Perus:Suojaa koko kokoonpanon.

Toimintaperiaate:Käyttömekanismi ohjaa liikkuvan koskettimen (terän) kytkeytymään luotettavasti kiinteisiin koskettimiin, mikä luo matalan -impedanssin yhteyden yllä olevan sähköpiirin ja alla olevan maadoitusverkon välille.
